RS-202ТF: Передатчик тревожной сигнализации
Передатчик тревожной сигнализации RS-202TF входит в состав радиоканальной системы передачи извещений LONTA-202 (прежнее название - Риф Стринг-202). Этот прибор предназначен для беспроводной передачи радиосигналов (извещений) о нападении, пожаре или другой экстренной ситуации в системах централизованной охраны стационарных объектов. Передатчик имеет два постоянно охраняемых шлейфа сигнализации (например, один шлейф для тревожной кнопки, а другой шлейф для пожарных датчиков).
Тревожные извещения о событиях на объекте принимаются базовой станцией RS-202BS и отображаются на пульте централизованного наблюдения RS-202PN и на компьютере с программным обеспечением охранного мониторинга. Для оповещения о тревоге на самом объекте к передатчику можно подключить сирену и световой оповещатель (лампу).

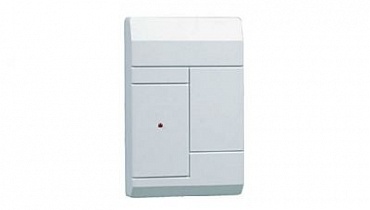

Передатчик размещен в пластмассовом корпусе, на передней панели которого расположены 2 светодиода. Красные светодиоды горят ровно, если соответствующий шлейф в норме, и мигают при тревоге. Имеется встроенный звуковой извещатель (зуммер).
Основные технические характеристики:- Рабочая частота: определенный поддиапазон частот в пределах полосы 433,92 ± 0,2% МГц
- Номинальная излучаемая мощность: 10 мВт
- Выход на внешнюю антенну: под коаксиальный кабель 50 Ом
- Средняя дальность связи:
- 5-20 км (в городе, с выносной антенной)
- 10-30 км (за городом, с выносной направленной антенной)
- Контроль связи: 6-20 минут (задается на ПЦН в центре охраны в зависимости от количества объектов в системе и условий связи)
- Информационная емкость: 2 шлейфа охранно-пожарной сигнализации
- Тип шлейфа: с оконечным резистором 5,6 кОм
- Напряжение в шлейфе: 12 В
- Длительность нарушения шлейфа: не менее 350 мс
- Выход на сирену: 12 В 300 мА
- Выход на световой оповещатель: 12 В 300 мА (рекомендуется не более 100 мА)
- Напряжение внешнего питания: от 9 до 15 В постоянного тока
- Средний ток потребления в режиме "Норма": 100 мА
- Максимальный ток потребления: не более 250 мА (без учета внешних сирены и лампы)
- Диапазон рабочих температур: от -20… +50 °С
- Условия эксплуатации: закрытые помещения, без конденсации влаги
- Габаритные размеры: 160 х 110 х 32 мм (без антенны)
