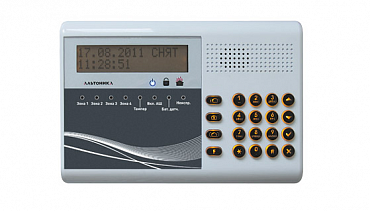

RS-200PN исп.2: Пульт централизованного управления
Пульт централизованного наблюдения «Риф Стринг RS-200PN исп. 2» (далее – ПЦН) входит в состав аппаратуры радиоканальной охранной сигнализации «Риф Стринг-200» и предназначен для создания систем централизованной радиоохраны.
С ПЦН могут использоваться передатчики систем «Риф Стринг RS-200», «Риф Ринг RR-701» в любом сочетании в пределах общей номерной емкости пульта.
Могут охраняться следующие типы объектов:
- стационарные объекты (дачи, коттеджи, склады, гаражи и т.п.);
- носимые тревожные радиокнопки у охранников, сотрудников магазинов и т.п.;
ПЦН имеет текстовый русифицированный жидкокристаллический индикатор (ЖКИ) на 2 строки по 16 символов, зуммер звуковой сигнализации, встроенные часы с календарем, входы для подключения выносных приемников, выходы для подключения компьютера, внешнего адаптера принтера и других устройств.
ПЦН получает от выносного приемника декодированную информацию с объектов (так называемые «извещения») и выводит на ЖКИ номер, тип объекта и информацию об его состоянии. Объем информации, которая может быть выведена для данного объекта, зависит от типа передатчика на этом объекте. Индикация сопровождается звуковыми сигналами.
Все события заносятся в электронный протокол в энергонезависимой памяти ПЦН и могут быть впоследствии просмотрены. Под событиями понимается изменение состояния объектов (тревоги, постановка под охрану и снятие с охраны, неисправности передатчиков), а также действия оператора ПЦН. Можно также просмотреть текущее состояние любого объекта.
Замечание. Под текущим состоянием объекта всегда подразумевается состояние в памяти ПЦН, соответствующее последнему принятому извещению. Если извещения перестали приниматься (из-за потери связи), то состояние в памяти ПЦН может не соответствовать текущему состоянию объекта.
К ПЦН можно подключить компьютер с программным обеспечением рабочего места оператора центра охраны.
Компьютер подключается непосредственно к ПЦН через СОМ-порт RS-232 или USB. При этом ПЦН постоянно контролирует наличие связи с компьютером и работоспособность программного обеспечения. При отключении компьютера или сбое его программного обеспечения ПЦН автоматически переходит в автономный (ручной) режим работы, сохраняя все поступающие извещения во внутреннем протоколе. После восстановления связи с компьютером ПЦН автоматически возвращается в компьютерный режим и выдает из внутреннего протокола все извещения, которые не были отправлены на компьютер из-за его неисправности.
ВНИМАНИЕ! ПЦН не имеет встроенного приемника и всегда используется совместно с выносным приёмником RS-200RD.
Основные технические характеристики:
- Информационная емкость: 600 передатчиков
- Вход от приемника: 3 входа RS-485 (до трёх приемников одновременно)
- Выход на компьютер с охранным программным обеспечением (ПО): USB / RS-232-1
- Выход на расширитель: RS-232-2 / ТТЛ
- Внутренний протокол в энергонезависимой памяти: 6000 событий
- Встроенные часы и календарь с резервной батареей CR1220
- Напряжение питания: от 10 до 15 В
- Ток потребления:
- при включенной подсветке: не более 250 мА
- при выключенной подсветке: не более 100 мА
- Тревожное реле 4 шт:
- коммутируемое напряжение до 60 В при токе до 1 А
- коммутируемый ток до 2 А при напряжении до 15 В
- Диапазон рабочих температур: 0... +40 °С
- Габаритные размеры: 220 х 150 х 38 мм
