А-212TF-RR: Объектовый передатчик

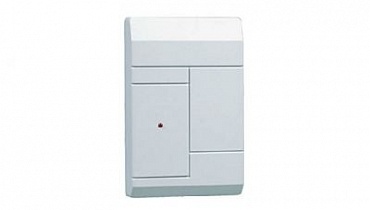

Передатчик-коммуникатор Lonta PRO A-212TF-RR (далее – передатчик) входит в состав аппаратуры радиоканальной охранной сигнализации Lonta PRO A-212 и предназначен для беспроводной передачи радиосигналов (извещений) о нападении, пожаре или другой экстренной ситуации в системах централизованной охраны стационарных объектов. Передатчик имеет 2 постоянно охраняемых шлейфа сигнализации, например, один шлейф для тревожной кнопки, а другой шлейф для пожарных датчиков или для передачи сигнала Взят/Снят от другого охранно-пожарного оборудования. Далее для обозначения входной информации мы будем употреблять термин «событие», а для радиосигнала с передатчика – термин «извещение».
Кроме извещений о событиях на объекте передатчик периодически отправляет специальные контрольные извещения, которые используются оборудованием центра охраны для автоматического контроля связи. Значение интервала обнаружения потери связи устанавливается в центре охраны и может составлять от 4 до 20 минут в зависимости от количества объектов в системе и качества связи.
- Рабочая частота: от одной до четырех рабочих частот в пределах полосы 144 - 174 МГц с шагом сетки частот 12,5 или 25
- Номинальная излучаемая мощность: (4±0,7) Вт
- Выход на внешнюю антенну: под коаксиальный кабель 50 Ом
- Типичная дальность связи: 15-30 км (в городе, с выносной антенной
- 30-60 км (за городом, с выносной направленной антенной)
- Контроль связи: 4-20 минут, задается на ПЦН в центре охраны в зависимости от количества объектов в системе и условий связи
- Информационная емкость: 2 переназначаемых шлейфа сигнализации
- Тип шлейфа: с оконечным резистором 5,6 кОм
- Напряжение в шлейфе: 12 В
- Длительность нарушения шлейфа: не менее 350 мс
- Выход на сирену: 12 В 300 мА
- Выход на световой оповещатель: 12 В 300 мА (рекомендуется не более 100 мА)
- Напряжение внешнего питания: от 9 до 15 В постоянного тока
- Средний ток потребления в режиме НОРМА: 20 мА
- Максимальный ток потребления: не более 200 мА (без учета внешних сирены и лампы)
- Диапазон рабочих температур: от -20 до +50°С
- Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
- Габаритные размеры: 75 х 120 х 32 мм (без антенны)
