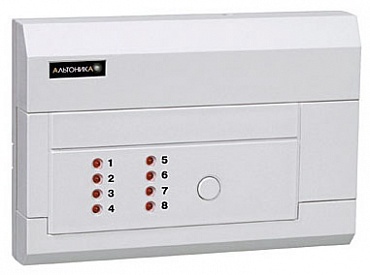

RS-202X8: прибор-расширитель
Объектовый охранный прибор-расширитель на 1 раздел из 8 шлейфов RS-202X8 ходит в состав аппаратуры радиоканальной охранной сигнализации LONTA-202 и предназначен для использования в системах централизованной охраны стационарных объектов совместно с охранным передатчиком-концентратором RS-202ТX8. Расширитель RS-202X8 представляет собой полноценный охранный прибор со взятием под охрану и снятием с охраны, с выносной световой и звуковой сигнализацией и т.п., но он не имеет собственного передатчика и отправляет радиосигналы (извещения) о проникновении, пожаре и других экстренных ситуациях посредством внешнего передатчика-концентратора RS-202ТX8, к которому он подключен по проводной линии RS-485.
К одному концентратору RS-202ТX8 можно подключить до 8 расширителей RS-202X8, причем с точки зрения пульта концентратор и расширители представляют собой один объект с несколькими разделами. Структура объекта «несколько разделов охраны – один передатчик» позволяет снизить стоимость аппаратуры на один раздел, использовать одну антенну на все независимо охраняемые помещения и уменьшить загрузку эфира контрольными сигналами.
Кроме того, расширитель RS-202X8 можно использовать без подключения к передатчику-концентратору, т.е. как обычный (не радиоканальный) охранно-пожарный прибор с достаточно широким набором функций.
Основные технические характеристики:
- Информационная емкость: 8 программируемых шлейфов охранно-пожарной сигнализации
- Тип шлейфов: с оконечным резистором 5,6 кОм
- Напряжение в шлейфах: 12 В
- Время обнаружения нарушения шлейфа: более 350 мс
- Постановка-снятие: ключи “touch-memory” фирмы Dallas (до 20 ключей)
- Выход на передатчик-концентратор: линия RS-485
- Выход на звуковой оповещатель (сирену): 12 В 300 мА
- Выход на световой оповещатель: 12 В 300 мА (рекомендуется не более 100 мА)
- Релейный тревожный выход: на ПЦН или на мощную сирену
- Максимальное коммутируемое напряжение: 72 В при токе до 500 мА,
- Максимальный коммутируемый ток: 3 А при напряжении 24 В
- Режим контроля доступа: управление электрическим замком одной двери
- Напряжение питания: от 10 до 15 В постоянного тока
- Средний ток потребления: 150-200 мА (в зависимости от того, сколько светодиодов горит в данный момент)
- Максимальный ток потребления: не более 500 мА (при всех закороченных шлейфах, без учета внешней сирены и светового оповещателя)
- Диапазон рабочих температур: от -20 до +50 оС
- Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
- Габаритные размеры: 160 х 110 х 32 мм
Руководство по эксплуатации (PDF)
