Коммуникация панели управления DSC PC585 c системой Lonta-202

1. Возможные задачи:

Задача 1. Как передать извещения от панели управления PC585 по радиоканалу, не требующему регистрации?
Задача 2. Как передавать извещения от панели управления PC585 на большие расстояния (до 50 км)?
Задача 3. Как интегрировать панель управления PC585 с РСПИ Lonta-202 (прежнее название "Риф Стринг-202")?

2. Решение поставленных задач

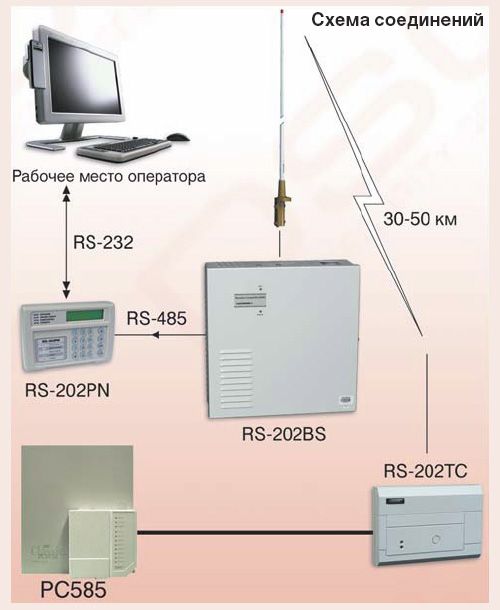

Для коммутации панели управления PC585 с системой Lonta-202 необходимо использовать передатчик RS-202TC. Выход панели управления PC585, предназначенный для автодозвона по телефонной линии, подключается к входу передатчика RS-202TС.

3. Действия по подключению



Для подключения панели управления PC585 к системе Lonta-202 необходимо выполнить следующие действия:

1) Обучить передатчик RS-202TС в пульте централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации).
2) Подключить выход с контактами TIP – RING на панели управления PC585 к входу передатчика RS-202TC с контактами TIP – RING соответственно.
3) Настроить панель управления PC585 (согласно руководству по установке PC585 и руководству по эксплуатации RS-202TC).
4) Извещения, переданные RS-202TС, можно обработать на пульте централизованного наблюдения или на компьютере, используя ПО.

4. Примеры применения:
