Коммуникация ОПС "Стрелец" с системой Lonta-202
1. Возможные задачи:
Задача 1. Как передать информацию от ОПС "Стрелец" в систему Lonta-202?
Задача 2. Как осуществить подключение имеющейся развернутой охраннопожарной сигнализации "Стрелец" в охранную сеть, строящуюся на базе системы Lonta-202, без замены оборудования, уже находящегося в эксплуатации на охраняемых объектах?
Задача 3. Как передать тревожные извещения от ОПС "Стрелец" на расстояние до 50 км?
2. Решение поставленных задач

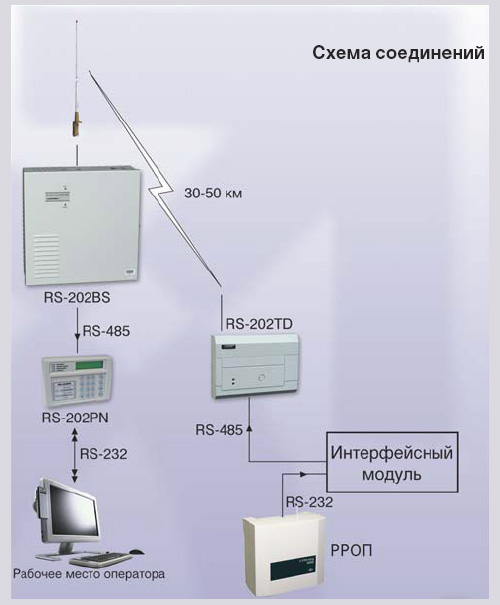

Коммуникация ОПС "Стрелец" с системой Lonta-202 осуществляется при помощи интерфейсного модуля, который соединяет радиорасширитель охранно-пожарный (РРОП) и передатчик-коммуникатор RS-202TD. Выход РРОП подключается к входу интерфейсного модуля по интерфейсу RS232 (исполнение в виде COM-Port). Интерфейсный модуль преобразует полученные от РРОП данные в "понятный" для передатчика-коммуникатора RS-202TD формат и передает их по интерфейсу RS-485 передатчику-коммуникатору RS-202TD, который в свою очередь передает сигналы на БС (базовую станцию).
3. Действия по подключению:
Для подключения ОПС "Стрелец" к системе Lonta-202 необходимо выполнить следующие действия:
1) Обучить передатчик-коммуникатор RS-202TD в пульт централизованного наблюдения RS-202PN (согласно
руководствам по эксплуатации).
2) Подключить интерфейсный модуль к РРОП по интерфейсу RS-232 (исполнение в виде COM-Port).
3) Подключить интерфейсный модуль к передатчикукоммуникатору RS-202TD по интерфейсу RS-485.
4. Примеры применения и использования:
- объединение ранее развернутой ОПС "Стрелец" с системой Lonta-202;
- передача пожарно-охранных извещений от ОПС "Стрелец" на расстояние до 50 км при помощи передатчикакоммуникатора RS-202TD.
