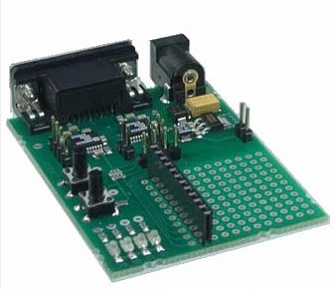

OSB-02: Переходник адаптера порта

Переходник адаптера порта OSB-02 предназначен для быстрого подключения модуля OSA к компьютеру. С его помощью можно детально изучить работу модуля OSA, не встраивая его в схему изделия.

Переходник OSB-02 можно использовать для:

всестороннего изучения работы модуля OSA-24, не встраивая его в схему устройства;
примера интеграции модуля OSA-24 в схему устройства;
макетирования устройства.

Переходник OSB-02 содержит:

согласователи уровня для подключения к компьютеру;
4 светодиода различных цветов с резисторами;
2 неподключенные кнопки
(одна замыкается на "-", вторая замыкается на "+");
стабилизатор напряжения на 3,3 В / 200 мА;
монтажное поле для макетирования.

Питание переходника OSB-02 осуществляется внешним источником (с напряжением от 5 до 18 В).

Внимание! Для того, чтобы на установленную в OSB-02 плату OSA поступало питание, должна быть замкнута перемычка PLS4. Для использования аппаратного управления потоком нужно установить две перемычки на разъеме "HFC" XP3 таким образом, чтобы контакты RTS и CTS платы OSA соединялись соответственно с выводами 12 и 10 микросхемы преобразователя уровней DD1 (перемычки устанавливаются вдоль платы, "параллельно" PLS4).

Основные технические характеристики:

Входное напряжение питания: 5… 8 В
Выходное напряжение стабилизатора: 3,3 В
Максимальный выходной ток стабилизатора: 200 мА
Рабочий диапазон температур: -40…+ 85 ºС
Габаритные размеры: 51 x 76 x 15 мм

Каталог оборудования радиоохраны недвижимости АЛЬТОНИКА

Модель:	OSB-02: Переходник адаптера порта
Цена (розница):	693 руб.

Увеличить
