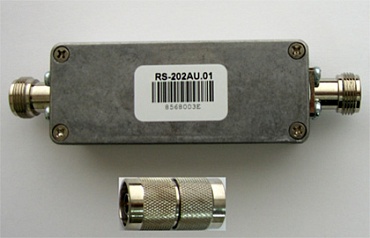

RS-202AU-B: Антенный усилитель

Антенный усилитель RS-202AU входит в комплект поставки системы LONTA-202 (прежнее название - Риф Стринг-202) и LONTA MOBI, является приемным усилителем и применяется для увеличения мощности сигналов, принимаемых базовой станцией RS-202BS по радиоканалу от объектовых передатчиков.

Выносной усилитель позволяет усиливать сигналы, принимаемые приемной антенной CXL 70-5C/L и базовой станцией RS-202BS системы LONTA-202 от передатчиков. Непосредственного влияния на пультовую часть центрального поста (ПК АРМ Оперативного дежурного с установленным ПО РИФ СТРАЖ RS-202 и резерный ПЦН RS-202PN) выносной усилитель не оказывает. Применение усилителя RS-202AU позволяет:

• расширить зону действия системы LONTA-202;
• повысить устойчивости связи в зоне покрытия системы;
• снизить необходимость использования на удаленных объектах выносных антенн.

Усилитель RS-202AU подключается в разрыв высокочастотного фидера между приемной антенной CXL 70-5C/L и базовой станцией RS-202BS. На торце усилителя нанесена метка для его правильного подключения: точка соответствует входу усилителя (соответствующий высокочастотный разъем подключается к приемной антенне напрямую через переходник или через отрезок высокочастотного кабеля), выход усилителя (подключается к базовой станции системы через отрезок высокочастотного кабеля). Питание усилителя RS-202AU осуществляется базовой станцией RS-202BS по высокочастотному кабелю (напряжением 8,5В), то есть для установки усилителя не требуется дополнительная прокладка проводов питания.

Усилитель RS-202AU является всепогодным усилителем и устанавливается в непосредственной близости от приемной антенны системы LONTA-202. Для качественной работы усилителя его необходимо надежно закрепить и заземлить.  После установке на внешней поверхности мачты высокочастотные разъемы усилителя и высокочастотных кабелей должны быть дополнительно надежно загерметезированы. При установке внутри мачты высокочастотные кабели, соединяющие усилитель с приемной антенной и базовой станцией, должны быть надежно закреплены в непосредственной близости от усилителя для предотвращения нарушения контактов в разъемах в связи с " провисанием" кабелей внутри мачты.
